Une chaîne de mesure complète sur interface audio
MatFRF transforme une interface audio compatible ASIO en chaîne complète de mesure et d'analyse acoustique et vibratoire. Les données restent accessibles, exportables et réutilisables, sans dépendance à un matériel ou à un format propriétaire.
Fruit de plus de dix ans d'utilisation interne et de R&D chez ARTEAC-LAB, MatFRF intègre des traitements développés et éprouvés sur le terrain.
Les limites des chaînes de mesure conventionnelles
Des systèmes propriétaires et captifs
Les solutions de mesure professionnelles associent souvent matériel, logiciel, formats de données et licences au sein d'une même offre. Le choix d'une chaîne d'acquisition engage alors durablement sur un constructeur, ses interfaces et ses outils de traitement.
Un coût qui augmente rapidement avec le nombre de voies
Les front-ends de mesure dédiés deviennent coûteux dès que l'on augmente le nombre de canaux ou que l'on souhaite combiner acoustique, vibration et mesures électriques.
Le multivoie complexifie fortement les campagnes
Au-delà de quelques capteurs, il faut gérer simultanément les voies d'acquisition, les calibrations individuelles, la synchronisation, l'excitation et la sélection des signaux à analyser. Une architecture multivoie efficace doit conserver une cohérence temporelle entre les canaux tout en restant simple à configurer et à exploiter.
Des mesures sensibles à l'environnement électrique
Sur le terrain, la qualité d'une mesure ne dépend pas uniquement des capteurs. Câblages longs, alimentations, boucles de masse, compatibilité entre conditionneurs et interfaces ou perturbations électromagnétiques peuvent dégrader le rapport signal sur bruit et compromettre les faibles niveaux mesurés.
Des interfaces souvent conçues pour l'instrumentation plutôt que pour l'utilisateur
La multiplication des menus, paramètres et logiciels spécialisés ralentit la préparation des essais et l'exploitation des données. Pour des campagnes répétitives ou multivoies, l'ergonomie de configuration, de visualisation et d'analyse devient une contrainte à part entière.
Une plateforme complète de mesure et d'analyse
MatFRF transforme une interface audio compatible ASIO en une chaîne de mesure acoustique, vibratoire et électrique multivoie. Il permet l'acquisition simultanée de plusieurs capteurs avec calibration indépendante de chaque voie et regroupe dans un même environnement l'acquisition, la génération de signaux, l'analyse et l'exploitation des résultats.
La plateforme prend en charge des acquisitions synchrones, lorsque l'excitation et la réponse transitent par la même interface, mais aussi asynchrones, lorsque le signal d'excitation est généré par un équipement extérieur. Cette seconde approche permet notamment de caractériser des systèmes complets lorsque l'accès direct à leur chaîne audio n'est pas possible.

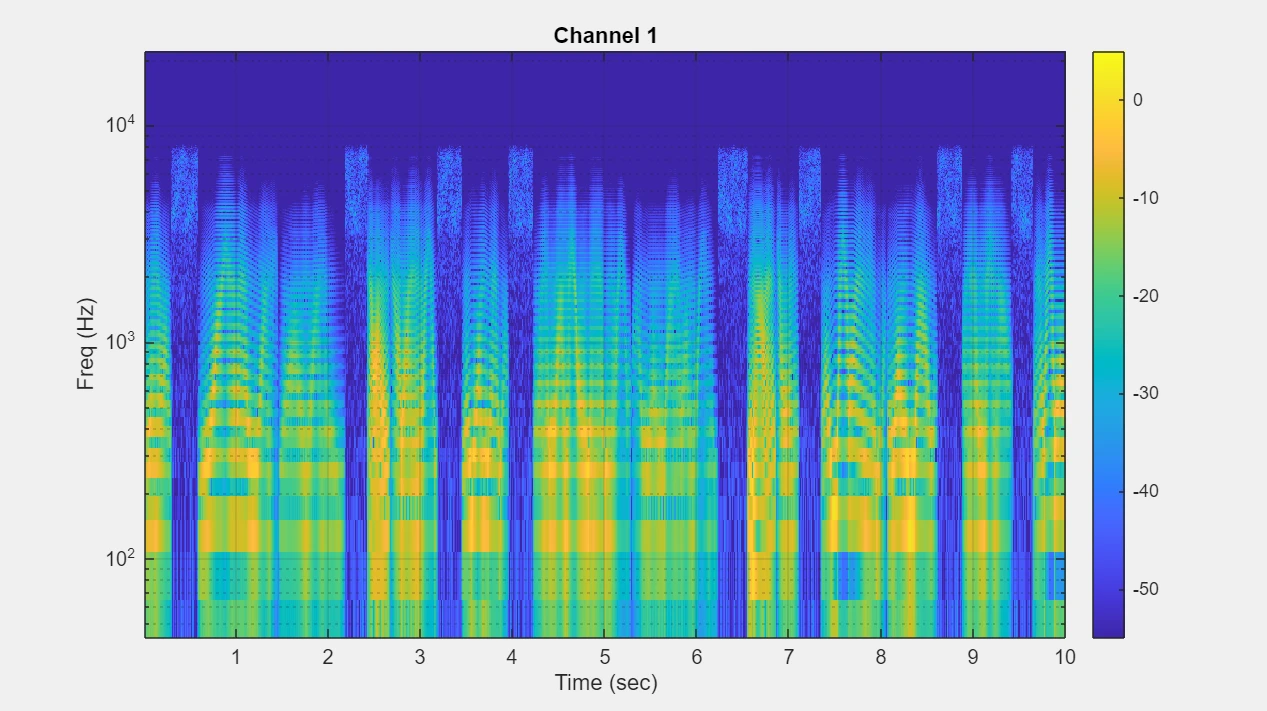

MatFRF intègre la génération de sinus, bruit blanc, rose ou brun, sweeps, séquences MLS et fichiers WAV. À partir des signaux acquis, il permet de calculer et visualiser fonctions de transfert, réponses impulsionnelles, spectres, spectrogrammes, cohérence, phase, retard de groupe et distorsion harmonique.
La même chaîne peut être utilisée pour des grandeurs différentes (pression acoustique, tension, force, vitesse, accélération ou déplacement), avec une calibration propre à chaque capteur. Elle couvre ainsi aussi bien la caractérisation de systèmes audio que les mesures vibratoires, les essais multiphysiques ou l'acoustique des salles.
Les résultats restent exploitables en dehors du logiciel : export des analyses en CSV, des signaux et réponses impulsionnelles en UFF, waveLMS et WAV. MatFRF s'appuie sur du matériel standard plutôt que sur un front-end propriétaire imposé, ce qui permet d'adapter la chaîne au nombre de voies, aux capteurs et au contexte d'essai.
En pratique, MatFRF constitue une plateforme unique de mesure, d'analyse et de caractérisation, utilisable aussi bien au laboratoire que sur banc d'essai ou directement sur le terrain.
MatFRF en clair
Sur quel matériel MatFRF fonctionne-t-il ?
Sur une carte audio numérique standard compatible ASIO. Pour les mesures multiphysiques, on ajoute des convertisseurs ICP/IEPE. Aucun front-end propriétaire n'est imposé.
Que peut-on mesurer avec ?
Des fonctions de transfert et des réponses impulsionnelles, des spectres, la distorsion (THD), la cohérence, l'acoustique des salles (RT, STI) et des grandeurs vibratoires.
Peut-on faire des mesures embarquées, en véhicule ?
Oui. Le mode asynchrone enregistre la réponse quand l'excitation vient d'un appareil externe, y compris via Bluetooth. C'est ce qui ouvre la mesure in-car.
Dans quels formats sortent les données ?
Des formats ouverts : CSV pour les résultats, UFF et WAV pour les signaux et les réponses impulsionnelles. Rien n'est verrouillé, vous réexploitez vos mesures où vous voulez.
Ouvrir le détail des capacités
Acquisition multiphysique
Tension, pression, force, vitesse, accélération, déplacement. Capteurs ICP/IEPE alimentés en 48 V, avec calibration voie par voie.
Fonctions de transfert et analyses
FRF, réponses impulsionnelles, spectres et spectrogrammes, bandes d'octave et de tiers d'octave, THD, cohérence, retard de groupe.
Acoustique des salles
Temps de réverbération (RT, EDT), clarté (C80, C50), intelligibilité de la parole (STI). De la R&D à l'acoustique du bâtiment.
Multivoie, jusqu'à l'embarqué
Acquisition synchrone ou asynchrone : l'excitation peut venir d'un appareil externe, ce qui autorise la mesure en véhicule, même via Bluetooth.
Vos mesures restent les vôtres
Formats ouverts, pas d'abonnement obligatoire, pas de dépôt imposé en ligne. Les fichiers vivent chez vous.
